BMR Horizontal Orbit Shlangi Dvigatel fabrikamizdagi OMR Horizontal Orbit gidravlik Dvigatelini almashtirishi mumkin.

BMR Horizontal Orbit Shlangi Dvigatel sikloidal gidravlik vositadir. Tanlash uchun o'zgartirish diapazoni 50cc / r dan 400cc / r gacha. U turli xil uskunalar tezligi va momentlari talablariga javob berishi mumkin.

Gorizontal neft porti Orbit gidravlik dvigateli gidravlika sanoatida inqilob qilgan ajoyib ixtirodir. Ushbu ajoyib qurilma barcha gidravlik tizimlar uchun zarur bo'lgan bir qator ta'sirchan xususiyatlarga ega.

Gorizontal yog 'porti Orbit gidravlik motorining eng e'tiborga loyiq xususiyatlaridan biri uning ajoyib kuchidir. Ushbu qurilma haddan tashqari bosim ostida ham optimal ishlashni ta'minlaydigan ajoyib moment va yuqori tezlik qobiliyatiga ega. Uning maksimal quvvat ishlab chiqarish qobiliyati uni ko'tarish va qazish kabi og'ir yuklarni talab qiladigan ilovalar uchun ideal qiladi.

Gorizontal yog 'porti Orbit gidravlik motorining yana bir ta'sirchan xususiyati uning samaradorligidir. Ushbu qurilma minimal isrofgarchilik bilan ishlashga mo'ljallangan, bu esa yonilg'i sarfini kamaytirish va operatsion xarajatlarni kamaytirish imkonini beradi. Uning ixcham dizayni, shuningdek, o'rnatish, texnik xizmat ko'rsatish va xizmat ko'rsatishni osonlashtiradi, bu esa ishlamay qolish vaqtini yanada qisqartiradi va mahsuldorlikni oshiradi.

Bundan tashqari, Horizontal yog 'porti Orbit gidravlik dvigateli uzoq umr ko'rish uchun qurilgan. U aşınmaya bardoshli, maksimal chidamlilik va uzoq umr ko'rishni ta'minlaydigan yuqori sifatli materiallardan foydalangan holda qurilgan. Uning mustahkam dizayni va mukammal muhandisligi uni oqish va boshqa shikastlanish shakllariga chidamli qilib, uzluksiz funksionallik va ishlashni ta'minlaydi.

Xulosa qilib aytadigan bo'lsak, Horizontal neft porti Orbit Hydraulic Motor gidravlika sanoatida o'yinni o'zgartiruvchi vositadir. Uning ajoyib kuchi, samaradorligi va chidamliligi uni barcha gidravlik tizimlar uchun ajralmas vositaga aylantiradi. Asboblar qutingizdagi ushbu qurilma yordamida siz optimal ishlashga, operatsion xarajatlarni kamaytirishga va samaradorlikni oshirishga ishonch hosil qilishingiz mumkin. Xo'sh, nima uchun kutish kerak? Gorizontal yog 'porti Orbit gidravlik motorini bugun oling va farqni his eting!

Spetsifikatsiya ma'lumotlari

Displ. sm³/r		50	63	80	100	125	160	200	250	320	370	400
Oqim (LPM)	Uzluksiz	38	53	53	53	53	53	53	53	53	53	53
Oqim (LPM)	Vaqti-vaqti bilan	45	57	57	57	57	57	57	57	57	57	57
Tezlik (RPM)	Uzluksiz	750	778	635	510	430	329	266	213	171	142	133
Tezlik (RPM)	Vaqti-vaqti bilan	875	832	680	537	420	374	281	226	182	150	141
Bosim (bar)	Uzluksiz	138	138	138	138	138	124	124	124	103	90	90
Bosim (bar)	Vaqti-vaqti bilan	155	155	155	155	155	138	138	138	124	103	103
Moment (N.m)	Uzluksiz	92	121	150	196	230	271	328	401	417	402	429
Moment (N.m)	Vaqti-vaqti bilan	105	137	174	213	256	297	358	410	441	460	458

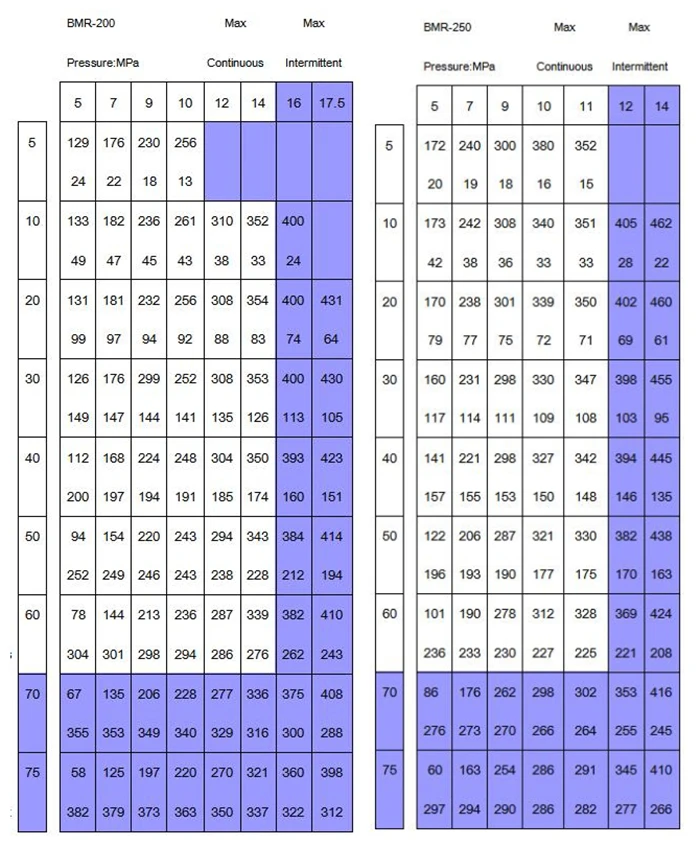

Ishlash ma'lumotlari

1111

111

112

113

114

115

Neft portining o'lchamlari

Gorizontal neft porti

Displ. sm³/r	50	63	80	100	125	160	200	250	320	370	400
H1	9	11.5	14.5	18	22.5	29	35.5	44.5	56	68	72
H	143	146	149	152	157	163	170	179	190	202	206

Shaftning o'lchamlari

Eslatma: Agar shaft sizga maxsus talablarga ega bo'lgan jadvalda bo'lmasa, biz bilan bog'laning.

Milning aylanish yo'nalishi

Shaft muhrining ruxsat etilgan bosimi

Buyurtma haqida ma'lumot (GB standarti: oqim sxemasini tanlang)

1	2	3		4		5		6		7
Kod	Displ. (CC% 2fr)	Flanj		Chiqish mili		Port va drenaj porti		Aylanish Yo'nalish		Bo'yoq
BMRH	50	F1	2-ph13,5 Rombli gardish, uchuvchi ph82.55x2.8	A12	mil ∅25.4 Woodruff kaliti ∅25,4x6,35	P1	7/8-14UNF O-ring 7/16-20UNF	R	Standart	N	Bo'yoq yo'q
	63
	80			A13	Splined SAE 6B	P2	1/2-14NPTF 7/16-20UNF
	100
	125	F2	4-M10 kvadrat gardish, Pilot Dia ph44,4x2,8							Q	Moviy
	160
	200			A14	Silindrsimon mil ph25.4 Pin teshigi ph8	P3	G1/2 G1/4
	250			A15	Silindrsimon mil ph25.4 Pin teshigi ph10.3	P4	G1% 2f2 O-halqa G1/4
	315							L	Qarama-qarshi	B	Qora
	370	F3	4-3/8-16 UNC kvadrat gardish, uchuvchi ph44,4x2,8	A16	Silindrsimon mil ph22.22 Parallel kalit 6,35x6,35x25,4	P5	3% 2f4-16 O-halqa 7/16-20UNF
	400			A17	Splined 13-DP16/32	P6	PT1% 2f2 PT1/4			S	Kumush kulrang
				A18	Silindr mili ph25.4 Parallel 8x7x28	P7	M18X1.5 M 14X1.5
						P8	f 10 O-ring kollektor 4-M8 G1/4
						P9	f 10 O-ring manifoldu4-5/16-18UNC 7/16-20UNF

Eslatma: Jadvaldan foydalanilganda, chap qatorlar kodini chiziqcha maydoniga to'ldiring va kod ma'lumotlari qurilish, joy o'zgartirish, o'rnatish gardishlaridan iborat bo'lgan bizga bering. chiqish mili va portlar. Agar spetsifikatsiya jadvalda boʻlmasa yoki sizda maxsus talablar boʻlsa, biz bilan bogʻlaning (whatsapp+8615106778662).

TSS

Savol: Buyurtma berilgandan keyin etkazib berish sanasi qanday?

Javob: Bu siz sotib olgan mahsulotlarning stokda mavjudligiga bog'liq. Agar bizda inventar mavjud bo'lsa, biz 2-3 kun ichida jo'natishni tashkil qilishimiz mumkin. Agar yo'q bo'lsa, etkazib berish muddati zavodning ishlab chiqarish vaqti bilan belgilanadi.

Savol: Mahsulotlar talablarga javob bermasa, muammoni qanday hal qilish mumkin?

Javob: Agar mahsulot mijozning namunalariga mos kelmasa yoki sifat muammosi bo'lsa, bizning kompaniyamiz javobgar bo'ladi.

Savol: momentni qanday hisoblash mumkin?

Javob: Hisoblash formulasi quyidagicha:
Moment (Nm) {0}} Siqilish (cc/rev) x Ish bosimi (MPa) x 0,16 (Faktor)
Funktsional teoremaga ko'ra: Vm (radian uchun ml) × w (sekundiga radian) × p (MPa, differentsial bosim) × (umumiy gidravlik vosita samaradorligi) {0}} w (sekundiga radian) × T (Nm); shuning uchun T =Vm×P×ķ; bu erda Vm radianiga millilitr inqilobga millilitrga aylanadi va 2p ga bo'linishi kerak, bu 0,16 ga ko'paytiriladi.
Siqilishni mahsulot yorlig'idan ko'rish mumkin. Ish bosimi orbitaning gidravlik dvigatelining kirish qismidagi bosim o'lchagichga bog'liq. Ushbu ikki qiymatni bilib, siz hozirgi vaqtda orbita gidravlik motorining chiqish momentini hisoblashingiz mumkin.

Savol: Qanday Dvigatel sxemasi mavjud?

Javob: Shlangi vosita sxemasi ketma-ket va parallel ulanishga ega.
