Mahsulot tavsifi

BMER Orbit Shlangi Dvigatel - bu oxirgi yuzli yog 'tarqatish turi orbitali gidravlik vosita.

Tanlash uchun o'zgartirish diapazoni 100cc / r dan 750cc / r gacha. U turli xil uskunalar tezligi va momentlari talablariga javob berishi mumkin.

BMER Orbit gidravlik motorining xarakteristikasi quyidagilardan iborat:

1. Rolikli turdagi stator rotorli juftlik tuzilishi, rotor sikloid konturini o'zgartirish texnologiyasi, past boshlang'ich bosim va yuqori samaradorlik.

2. Qayta ishlash va ishlab chiqarish bo'yicha ko'p yillik tajriba, port plitasini va vana plitasini biriga birlashtiring. Yana ixcham tuzilish va yuqori samaradorlik.

3. Balans plitalarini qo'llash past tezlikda dvigatelning barqarorligini ta'minlaydi, shuning uchun yuqori gidravlik bosimga bardosh bera oladi.

4. Dvigatelning chiqish mili import qilingan og'ir konusli rulmanlar tomonidan quvvatlanadi,

Dvigatelni yanada mustahkam qiladigan eksenel va radial yuklarga bardosh berishning kuchli qobiliyati.

5. Dvigatel yuqori bosimli mil muhrini qabul qiladi, qobiq bosimini 175 bargacha bo'lishiga ruxsat bering, korpusdan tashqi oqish yog 'trubkasi kerak emas. Qopqoqning tashqi oqish trubkasidan foydalanganda, 200 bargacha bo'lgan qobiq bosimiga ruxsat bering.

Ushbu motorlar seriyasiga quyidagilar kiradi:

Dvigatelning standart ulanish shakli/G'ildirak ulanish shakli/

Havo yuk mashinasining ulanish shakli kabi konstruktiv dizayn.

Turli xil ulanish shakllari bilan u Xitoy, Evropa va Amerikadagi tegishli mahsulotlarni almashtirishi mumkin va mijozlar mahsulotlarni tanlashda kengroq tanlovga ega.

Foydalanishda ehtiyot choralari quyidagilardan iborat:

1. Bir vaqtning o'zida maksimal moment va maksimal tezlik tavsiya EMAS.

2. Tavsiya etilgan maksimal tizim ish harorati. 82 daraja [180 daraja F].

3. Intervalgacha ishlash - har bir daqiqaning 10% dan kam.

Korpusning tashqi qochqin neft trubasini ulashning afzalliklari:

1. Ifloslanishni nazorat qilish (motor korpusini yuvish).

2. Sovutish tizimidan chiqarilgan moy dvigateldan issiqlikni chiqaradi, bu esa dvigatelning ishlash muddatini uzaytiradi.

Xitoyda professional gidravlik komponentlar ishlab chiqaruvchisi sifatida kompaniyamiz yuqori texnologiyali mahsulotlar va ishlab chiqarish texnologiyasini ishlab chiqishga sodiqdir. Agar sizda biron bir savol bo'lsa, biz bilan bog'lanishdan tortinmang.

Spetsifikatsiya ma'lumotlari

Displ. sm³/r		100	125	160	200	230	250	300	350	375	400	475	540	650	750
Oqim (LPM)	Davomiy	45	45	60	70	70	75	80	80	75	75	75	75	75	75
Oqim (LPM)	Vaqti-vaqti bilan	55	60	75	85	85	90	95	95	90	90	90	90	90	90
Tezlik (RPM)	Davomiy	400	360	375	330	290	290	250	220	200	185	160	140	115	100
Tezlik (RPM)	Vaqti-vaqti bilan	520	490	470	425	365	350	315	270	240	220	195	170	138	120
Bosim (bar)	Davomiy	205	205	205	205	205	205	205	205	205	190	175	140	120	105
Bosim (bar)	Vaqti-vaqti bilan	240	240	240	240	240	240	240	240	240	225	190	175	155	120
Moment (N.m)	Davomiy	260	325	450	530	625	700	810	905	990	1010	1085	980	1015	1050
Moment (N.m)	Vaqti-vaqti bilan	350	450	590	750	870	980	1120	1285	1360	1360	1260	1380	1380	1370

Ishlash ma'lumotlari

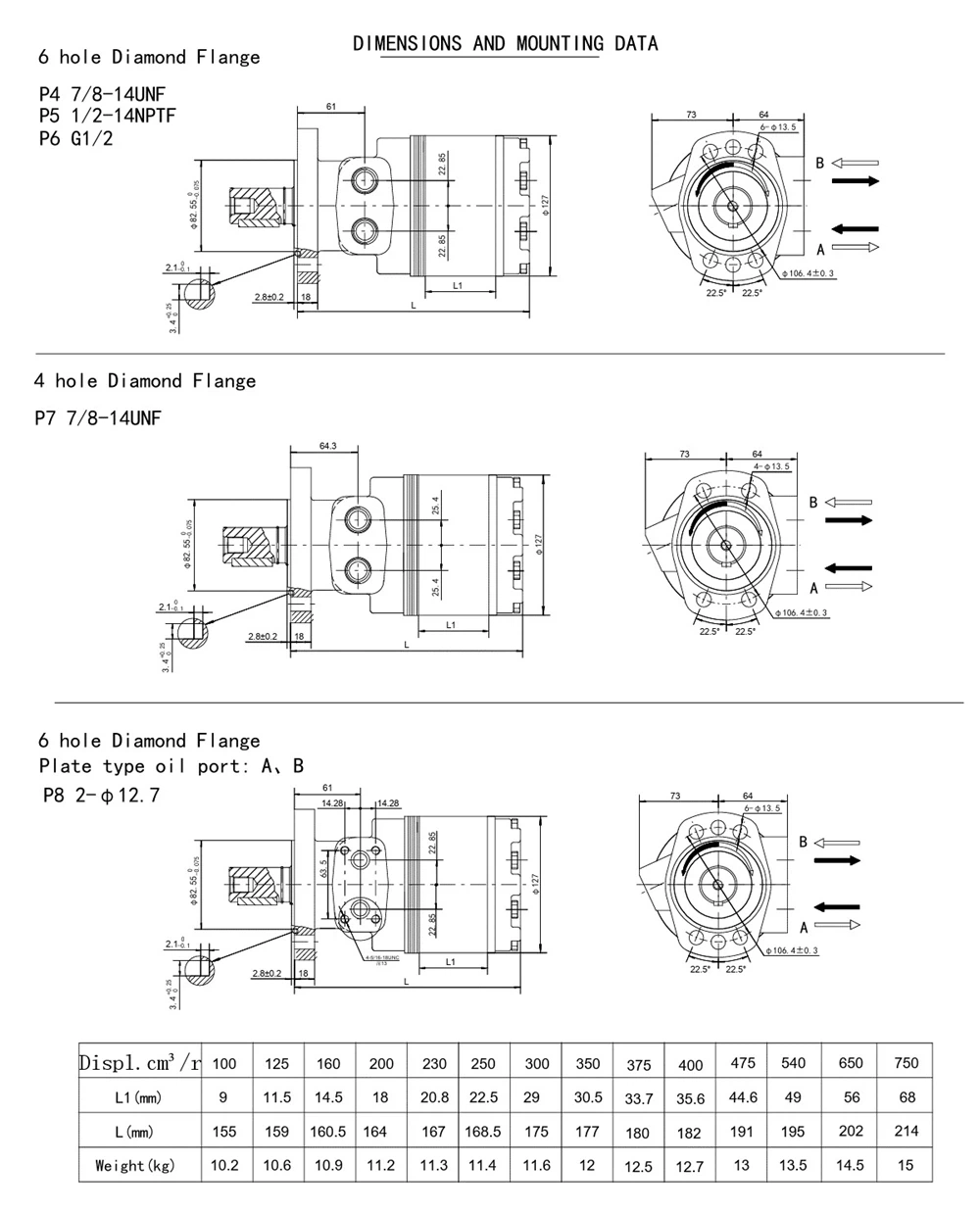

O'lchamlari

Milning o'lchamlari

Milning aylanish yo'nalishi

Shaft muhrining ruxsat etilgan bosimi

Buyurtma haqida ma'lumot (GB standarti: Flowchart-ni tanlang)

1	2	3		4		5		6		7
Kod	Displ.(CC/r)	Olmos, gardish, port		Chiqish mili		Aylanish Yo'nalish		Bo'yamoq		Maxsus funktsiya
BMER	100	P1	4-ph13,5 Olmosli gardish ph82,55x2,8, Port 7/8-14 O-ring	A1	Silindrsimon shaftph31.75 Parallel kalit 7.96X7.96X31.75	L	Standart	N	Bo'yoq yo'q	Yo'q	Standart
	125	P2	4-ph13,5 Olmosli gardish ph82,55x2,8, Port 1/2-14NPTF	A2	Silindrsimon mil ph32 Parallel kalit10X8X36			Q	Moviy
	160	P3	4-ph13,5 Olmosli gardish ph82,55x2,8, Port G1/2	A3	Splined ph31.75 14-DP12/24
	200	P4	6-ph13,5 Olmosli gardish ph82,55x2,8, Port 7/8-14 O-ring	A4	Konus mili ph31,75 Parallel kalit7,96X7,96X25,4
	250	P5	6-ph13,5 Olmosli gardish ph82,55x2,8, Port 1/2-14NPTF	A5	Silindrsimon mil ph25.4 Parallel kalit6.35X6.35X31.75
				A6	Silindrsimon mil ph25 Parallel kalit 8X7X32
	300	P6	6-ph13,5 Olmosli gardish ph82,55x2,8, Port G1/2	A7	Splined ph25,4 SAE6B6-25,32x20,6x6,25	R	Qarama-qarshi	B	Qora
	375	P7	4-ph13,5 Olmos gardish ph82,55x2,8 Port 1/2-14NPTF markazdan markazga masofa 50,8	A8	Splined 6-30x26x6
	400	P8	6-ph13,5 Olmosli gardish ph82,55x2,8, Plastinka ulanishi moy porti 1/2	A9	Milni kengaytirish ph38.1 Parallel kalit 7.96X7.96X31.75
								S	Kumush kulrang
	475	P9	4-ph13,5 g'ildirak ph82,55x5 Port 7/8-14 O-ring	A10	Konus mili ph38.1 Parallel kalit 9,52X9,52X25,4 (ikki tomonlama)
				A11	Silindrsimon mil ph35 Parallel kalit 10X8X45
	540	P10	4-ph13,5 G'ildirak gardish ph82,55x5 Port 1/2-14NPTF	A12	Silindrsimon mil ph38.1 Parallel kalit 9.52X9.52X42
	650	P11	4-ph13,5 G'ildirak gardish ph82,55x5 Port G1/2	A13	Konus mili ph38.1 Antennada ishlaydigan yuk mashinasi uchun maxsus Parallel kalit 7.96X7.96X31.75
	700	P12	Antenna ish yuk mashinasi g'ildiragi, Pilot ph82.55 Port 9/16-18unc O-ring
	750	P13	Antenna ish yuk mashinasi g'ildiragi, Uchuvchi ph82.55 Port 1/2-14NPTF
		P14	Antenna ish yuk mashinasi g'ildiragi, Uchuvchi ph82.55 port G1/2

Eslatma: Jadvaldan foydalanilganda, chap qatorlar kodini chiziqcha maydoniga to'ldiring va kod ma'lumotlari qurilish, joy o'zgartirish, o'rnatish gardishlaridan iborat bo'lgan bizga bering. chiqish mili va portlar. Agar spetsifikatsiya jadvalda boʻlmasa yoki sizda maxsus talablar boʻlsa, biz bilan bogʻlaning (whatsapp+8615106778662).

TSS

Savol: Buyurtma berilgandan keyin etkazib berish sanasi qanday?

Javob: Bu siz sotib olgan mahsulotlarning stokda mavjudligiga bog'liq. Agar bizda inventar mavjud bo'lsa, biz 2-3 kun ichida jo'natishni tashkil qilishimiz mumkin. Agar yo'q bo'lsa, etkazib berish muddati zavodning ishlab chiqarish vaqti bilan belgilanadi.

Savol: Mahsulotlar talablarga javob bermasa, muammoni qanday hal qilish mumkin?

Javob: Mahsulotlar mijozning namunalariga mos kelmasa yoki sifat muammosi bo'lsa, bizning kompaniyamiz javobgar bo'ladi.

Savol: momentni qanday hisoblash mumkin?

Javob: Hisoblash formulasi quyidagicha:
Moment (Nm) {0}} Siqilish (cc/dev) x Ish bosimi (MPa) x 0,16 (Faktor)
Funktsional teoremaga ko'ra: Vm (radian uchun ml) × w (sekundiga radian) × p (MPa, differentsial bosim) × (jami gidravlik vosita samaradorligi) {0}} w (sekundiga radian) × T (Nm); shuning uchun T =Vm×P×ķ; bu erda Vm radianiga millilitr inqilobga millilitrga aylanadi va 2p ga bo'linishi kerak, bu 0,16 ga ko'paytiriladi.
Siqilishni mahsulot yorlig'idan ko'rish mumkin. Ish bosimi orbitaning gidravlik dvigatelining kirish qismidagi bosim o'lchagichga bog'liq. Ushbu ikki qiymatni bilib, siz hozirgi vaqtda orbita gidravlik motorining chiqish momentini hisoblashingiz mumkin.

Savol: Qanday Dvigatel sxemasi mavjud?

Javob: Shlangi vosita sxemasi ketma-ket va parallel ulanishga ega.
